QUADRATURE AMPLITUDE MODULATION (QAM)

QAM (Quadrature Amplitude Modulasi) adalah sebuah metode untuk menggabungkan dua amplitude-modulated (AM) sinyal dalam satu saluran, sehingga dua kali lipat bandwidth yang efektif. QAM digunakan dengan pulse amplitude modulasi (PAM) dalam sistem digital, terutama dinirkabelaplikasi.Dalam sebuah sinyal QAM, terdapat dua operator, masing-masing memiliki frekuensi yangsama tetapi berbeda dalam tahap 90 derajat (satu seperempat dari sebuah siklus, dari manaistilah quadrature timbul). Satu sinyal disebut sinyal saya, dan yang lain dinamakan T sinyal. Matematis, salah satu sinyal dapat diwakili oleh sebuah gelombang sinus,dan lainnya dengan gelombang kosinus. Kedua modulated carrier digabungkan pada sumber untuk transmisi. Ditempat tujuan, yang operator dipisahkan, data yang diambil dari masing-masing, dan kemudian digabungkan ke dalam data yang asli modulating informasi.

Blok diagram pada Gambar-1 menunjukkan sebuah pemancar QAM. Data biner mula-mula masuk pada Pembagi Data. Pembagi Data ini kemudian memproduksi dua sinyal data yang kecepatannya separuh dari kecepatan data awal. Kedua sinyal data tersebut masing – masing dikonversikan pada empat level jalur pita dasar. Hasil dari empat level simbol dari saluran I dan Q kemudian dipergunakan pada modulator. Pembawa untuk modulator saluran Q diubah phasanya sebesar 90° daripada saluran I. Hal ini disebut dengan istilah quadrature. Ini terjadi pada saluran Q, semantara saluran I sama dengan saat sebelumnya sehingga saluran I dikatakan sephasa. Hasil akhirnya adalah suatu kemampuan untuk mengirimkan data digital melalui saluran dengan lebar pita yang terbatas.

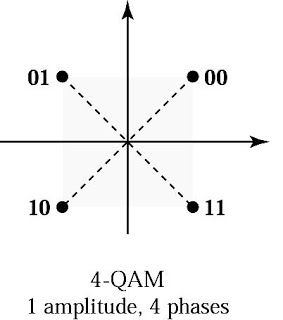

4 QAM ( 1 Amplitude, 4 Phase )

Data masukan pada QAM 4 keadaan di bagi menjadi 2 kanal. Dengan QAM 4 keadaan keluaran yang mungkin untuk satu frekuensi pembawa. Untuk memperoleh 4 kondisi masukan yang berbeda maka data masukan biner digabung menjadi dua kelompok bit yang disebut DIBIT (2^2 = 4). Masing–masing kode dibit menghasilkan salah satu keluaran yang mungkin.

8 QAM ( 2 Amplitude, 4 Phase )

QAM 8 keadaan adalah teknik encoding M-er dengan M=8. Dengan QAM 8 keadaan keluaran yang mungkin untuk satu frekuensi pembawa. Untuk memperoleh 8 kondisi masukan yang berbeda maka data masukan biner digabung menjadi tiga kelompok bit yang disebut TRIBIT (2^3 = 8). Masing –masing kode tribit menghasilkan salah satu keluaran yang mungkin.
